一、概述：

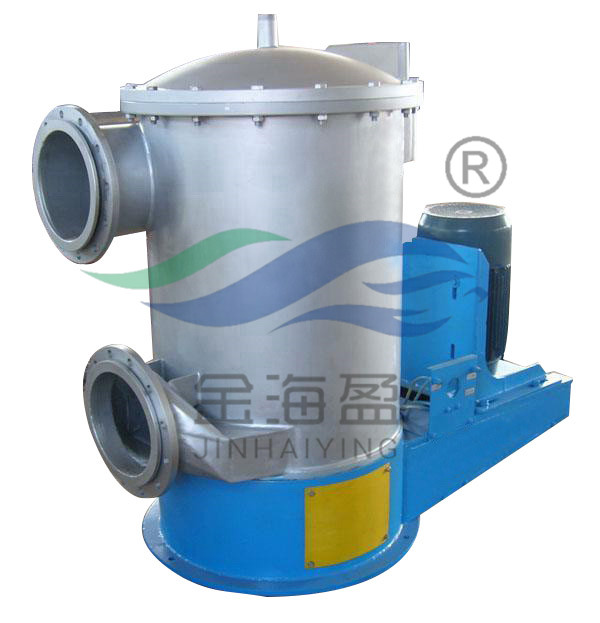

   ZSGS系列雙篩鼓壓力篩是現代紙機上漿系統的心臟。

   ZSGS系列雙篩鼓壓力篩以特殊的設計和高精度的制造加工，實現其優越的功能；分散纖維填料和造紙助劑；篩選出漿料中剩余雜質，起到把關的作用。能滿足紙機流漿箱的運行要求。

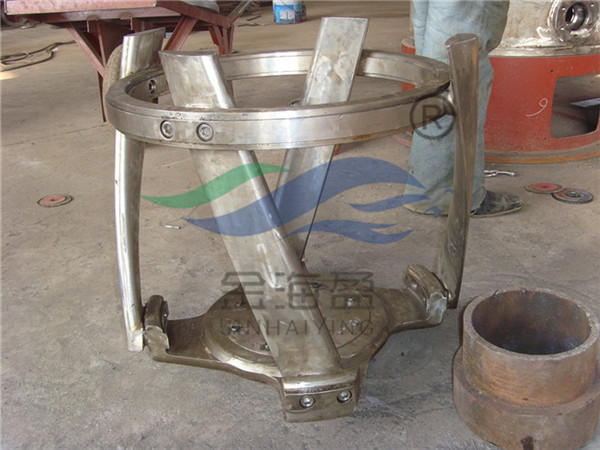

   ZSGS系列雙篩鼓壓力篩由雙旋翼轉子、內外流篩鼓、篩體、漿管結構及傳動裝置組成。漿料從壓力篩上部切線壓力送入，漿料從篩的上部流入到兩個篩鼓之間，在雙旋翼轉子旋轉時產生的徑向力的作用下，良漿通過內、外篩鼓并匯集于篩體下端的良漿管流出；旋翼在旋轉時保持篩鼓的清潔。漿渣受轉子旋轉產生的軸向推動力，向下流送的同時被濃縮并逐步移到排渣口排出。

本系列設備特點有：

特殊的設計易于安裝的雙旋翼轉子結構與低轉速設計，使雙篩鼓壓力篩篩選平穩，又能節約動力，減少能耗；

特殊設計的、位于篩鼓和旋翼轉子徑向的良漿管結構，使篩選后的良漿流向良漿口，使良漿流送平穩；

高精度的處理和特殊的制造工藝，能有效地阻止?jié){團的形成和濃度的變化。

二．雙鼓網前篩使用性能參數表：

型號	ZSGS20	ZSGS25	ZSGS30	ZSGS35	ZSGS40	ZSGS45
公稱面積m2	0.6	1.0	1.5	2.0	2.5	3.0
進漿壓力MPa	0.1～0.4	0.1～0.4	0.1～0.4	0.1～0.4	0.1～0.4	0.1～0.4
進漿濃度％	0.3～1.2	0.3～1.2	0.3～1.2	0.3～1.2	0.3～1.2	0.3～1.2
通過量m3/m	7	12	18	24	30	36
最大能力T/D	20-30	40-70	100-150	200	250	300
配用電機	7.5～11KW	15-18.5KW	22～37KW	37～45KW	45～55KW	55-75KW
外型尺寸      （長×寬×高）mm	1800×850    ×1350	2000×1000    ×1600	2200×1150    ×1800	2400×1300    ×2100	2650×1400    ×2250	3900×1500    ×2400
設備重量kg	1450	2350	3100	3800	4500	5200

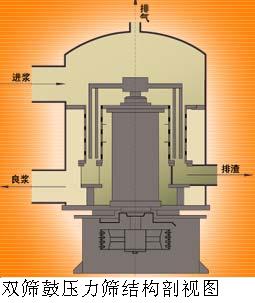

三、雙鼓壓力篩剖視圖：
